SIS(安全儀表系統）有幾種主流結構
該信息來自：http://www.mtuxiu.com 作者：深奧圖 發表時間：2019-11-26 08:12:48 瀏覽量：866
[導讀]：本文是由深奧圖小編于2019-11-26 08:12:48發布的關于油氣回收,加油站三次油氣回收系統,油庫油氣回收裝置，廢氣處理的資訊，其主要內容為：SIS(安全儀表系統）有幾種主流結構？SIS安安全監控聯鎖控制系統生產廠家深奧圖分享SIS(安全儀表系統）的3種主流結構。SIS(安全儀表系統）采購與價格咨詢請聯系肖經理：18033424683 QQ 2850788033
SIS(安全儀表系統）有幾種主流結構？SIS安安全監控聯鎖控制系統生產廠家深奧圖分享SIS(安全儀表系統）的3種主流結構。SIS(安全儀表系統）安全儀表系統（SIS），主要有以下三種主流結構：

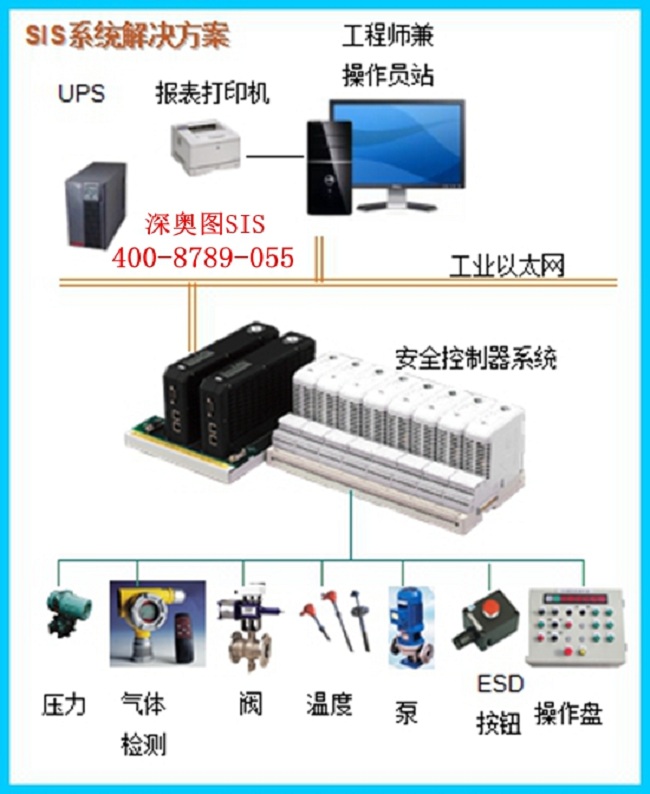

SIS安安全監控聯鎖控制系統圖（僅供參考）
1002D結構（診斷率99.99％）；
2003D結構（TMR診斷率70％）；
2004D結構（QMR診斷率99.99％）；
對于這三種不同的結構，安全系統的性能是不同的。對于第一種1002D的結構，當第一個CPU被診斷出故障時，該CPU被切除，另一個CPU繼續工作。
對于第二種結構， 其CPU和I/O卡件采用三重化冗余故障容錯設計，是基于高度穩定的硬件基礎上的，三個通道設計在一塊卡件上實現三重化表決的。
對于第三種結構，四個CPU分成兩對，既同時工作又相互**。當其中一個CPU被診斷出故障時，則該對CPU被切除，所剩一對CPU繼續以1002D的模式工作。這對**工作的CPU仍滿足安全等級3級的要求。只有當這對CPU其中再有一個故障時，系統才考慮停車。同時此結構對于故障修復時間沒有限制。
