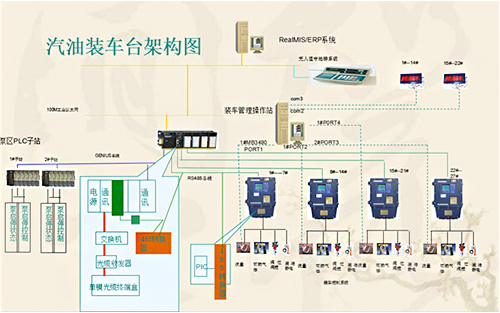

系統結構

       監控計算機、通訊用PLC柜、定量裝車控制儀、流量計、氣動兩段閥、靜電溢油保護裝置等。監控計算機用于顯示裝車過程、參數及趨勢曲線圖，監控現場主要設備運行情況，執行必要的操作指令，完成數據交換與記錄存儲。定量裝車控制儀實時檢測現場靜電溢油報警的工作狀態，并與氣動兩段閥實現連鎖。

　　案例展示

　　每個裝車鶴位配置一臺定量裝車控制儀，連接現場流量計，氣動兩段閥，靜電溢油報警系統，ic卡刷卡器，通過裝車儀內部PLC計數控制，實現定量裝車要求。現場裝車儀分組分別并聯通訊，通過RS485通訊接入RTU705模塊，通過模塊編程實現與裝車儀的通訊，再通過TCP/IP協議通訊到監控計算機，監控計算機安裝CIMPLICITY組態軟件，在該軟件基礎上開發定量裝車控制系統，實現現場設備運行的監控，數據的記錄與交換。

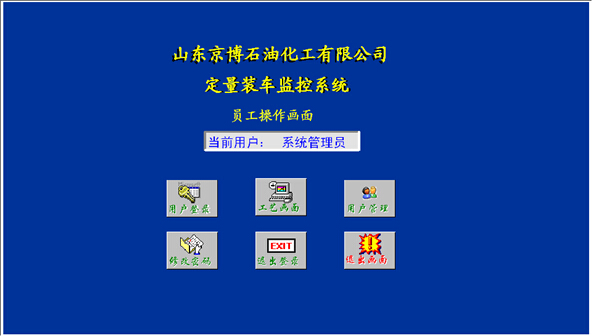

　　監控計算機畫面簡介

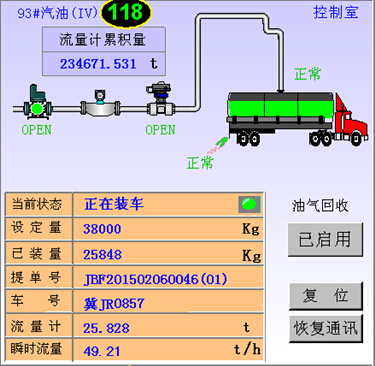

　　裝車監控畫面

　　裝車監控畫面是對裝車站的各個裝車鶴位的裝車狀態進行監視和控制，監視對象是裝車儀的控制模式和裝車狀態，裝車站流量計的累計量和瞬時流量、閥門以及靜電溢油開關的狀態等

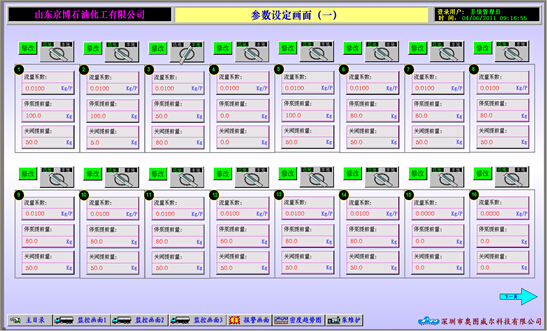

　　參數設定畫面

　　流量參數設置：主要功能是對每個裝車鶴位的流量系數，停泵提前量、關閥提前量等參數進行設定。

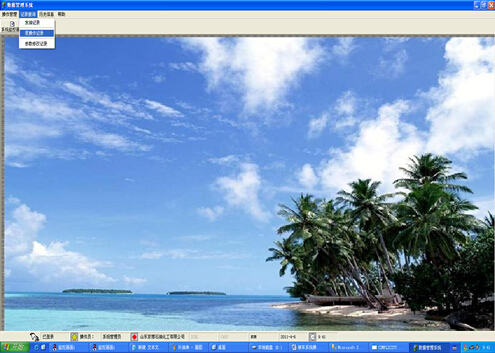

　　數據管理

　　數據管理可以實現發油記錄查詢、參數修改記錄查詢、泵操作記錄查詢以及歷史報警信息瀏覽等功能。

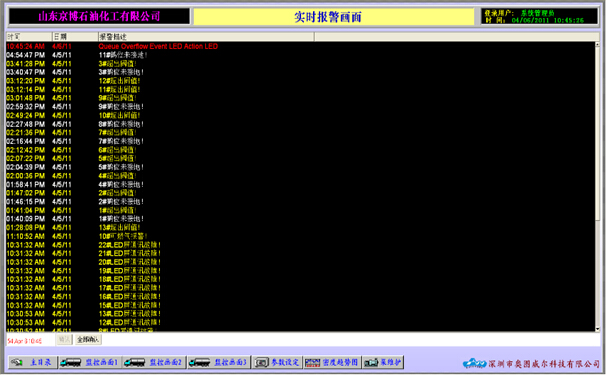

　　實時報警畫面

　　此畫面中可以查看當前報警信：紅色為正報警信息，黃色為經過確認但沒復位的報警信息，白色為已經復位的信息，一旦生成報警，相關報警信息會自動存入本機數據庫中形成歷史信息以供查詢
