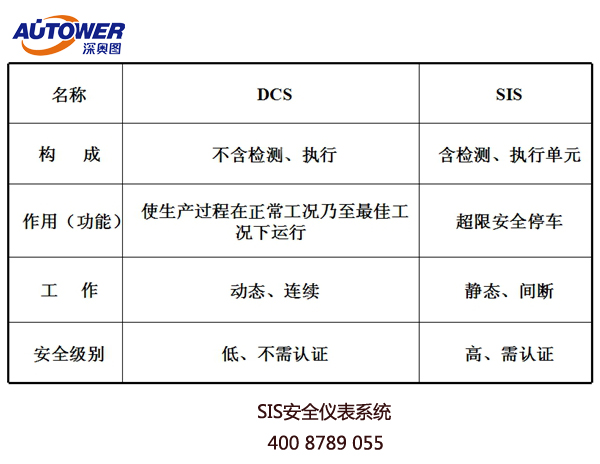

化工SIS控制系統DCS的區別
該信息來自:http://www.mtuxiu.com 作者:深奧圖 發表時間:2019-11-05 08:32:17 瀏覽量:1169
[導讀]:本文是由深奧圖小編于2019-11-05 08:32:17發布的關于油氣回收,加油站三次油氣回收系統,油庫油氣回收裝置,廢氣處理的資訊,其主要內容為:SIS是安全儀表系統,ESD是緊急停車系統,ESD屬于SIS的一部分。SIS包括現場儀表、邏輯解決器、執行機構三部分,這三個部分都要是安全設計的,常規的ESD系統只是SIS的邏輯解決器這部分,當然也要是安全設計的
ESD(Emergency Shutdown Device):緊急停車系統,多數應用于石油和化工系統,是一個獨立于DCS系統的控制單元,在工藝發生危險狀況時,對設備,環境等進行緊急的啟挺,開關操作。配置設備以高檔的PLC居多,多數處理DI/DO點,現在多數與DCS進行通訊。
SIS(SIS, safety instrumented system):安全儀表系統,主要用于汽輪機,壓縮機等高速運轉設備,對軸承的轉速,震動,位移,溫度等進行檢測,對設備進行保護,原來設計多為模塊組合,相當于與智能儀表的組合體。

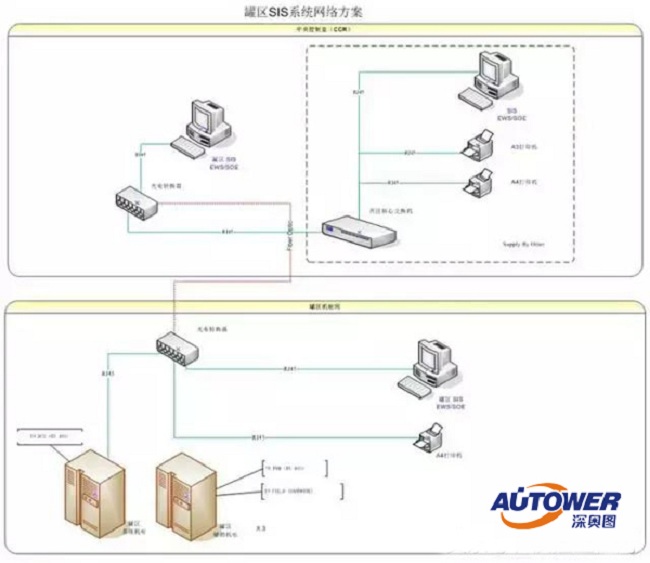

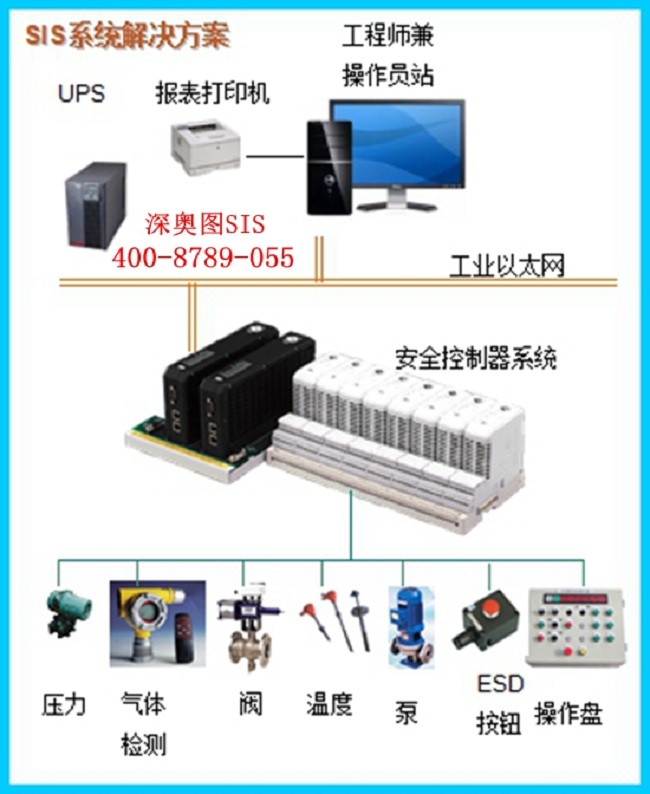

SIS是安全儀表系統,ESD是緊急停車系統,ESD屬于SIS的一部分。SIS包括現場儀表、邏輯解決器、執行機構三部分,這三個部分都要是安全設計的,常規的ESD系統只是SIS的邏輯解決器這部分,當然也要是安全設計的。
SIS safety instrument system 安全儀表控制系統ESD Emergency shutdown 在石化一般叫ESD。在高壓管線上叫HIPPS,在鍋爐上叫FSSS,在汽機上叫ETS。
ESD 是SIS的一部分,算是比較重要的組成部分 SIS=ESD+ 中間連線+現場儀表或者執行機構。ESD叫SIS是不太合理的叫法
現在很多項目要求SIS系統達到SIL3,光是ESD達到SIL3是不夠,還需要現場的儀表達到該等級,并且構成的整個控制回路達到SIL3.
Esd(Emergency Shutdown Device)------緊急停車系統(包括SOE),獨立于DCS系統,是SIS(SIS, safety instrumented system):安全儀表系統主要組成在工藝發生危險狀況時,對管線及設備緊急的關啟,實現保護。
儀表安全等級的定義和區別,SIL1 、SIL2 與SIL3有什么區別?
鑒于SIS涉及到人員、設備、環境的安全,因此各國均制定了相關的標準、規范,使得SIS的設計、制造、使用均有章可循。并有權威的認證機構對產品能達到的安全等級進行確認。這些標準、規范及認證機構主要有:
根據石化集團制定的行業標準SHB-Z06-1999《石油化工緊急停車及安全聯鎖系統設計導則》。
2006年、2007年等同采用IEC61508、IEC61511的中國國家標準GB/T20438、GB/T21109相繼發布,中國的功能安全標準開始規范我國的功能安全工作。
化工SIS控制系統DCS的區別
國際電工委員會1997年制定的IEC 61508/61511標準,對用機電設備(繼電器)、固態電子設備、可編程電子設備(PLC)構成的安全聯鎖系統的硬件、軟件及應用作出了明確規定。
美國儀表學會制定的ISA-S84.01-1996《安全儀表系統在過程工業中的應用》。
美國化學工程學會制定的AICHE(ccps)-1993,《化學過程的安全自動化導則》。
英國健康與安全執行委員會制定的HSE PES-1987,《可編程電子系統在安全領域的應用》。
德國國家標準中有安全系統制造廠商標準-DIN V VDE 0801、過程操作用戶標準-DIN V 19250和DIN V 19251、燃燒管理系統標準-DIN VDE 0116等。
不同的工業過程(如生產規模、原料和產品的種類、工藝和設備的復雜程度等)對安全的要求是不同的。上述的國際標準將其劃分為若干安全完整性等級(SIL:Safety Integrity Level)。
安全完整性等級(SIL)是一種離散的等級,用來規定分配給E/E/PE安全相關系統安全功能的安全完整性要求。
安全完整性等級可分為4個等級,SIL4是安全完整性最高的等級(平均概率最高),SIL1是最低等級;安全完整性等級越高,應執行所要求的安全功能的概率也越高;根據安全相關系統使用方式,要求發生的頻率可分為低要求操作模式(<=1次/年)和高要求或連續操作模式(>1次/年)。
