工業控制系統(ICS)與監控和數據采集系統(SCADA)的對比
該信息來自:http://www.mtuxiu.com 作者:深奧圖 發表時間:2019-11-06 07:52:27 瀏覽量:1048
[導讀]:本文是由深奧圖小編于2019-11-06 07:52:27發布的關于油氣回收,加油站三次油氣回收系統,油庫油氣回收裝置,廢氣處理的資訊,其主要內容為:ICS 與 SCADA 的對比?雖然工業控制系統(ICS)與監控和數據采集系統(SCADA)這兩個術語通常可以替換著使用,但兩者之間的區別非常大。工業控制系統(ICS)是各式各樣控制系統類型的總稱,包括了監控和數據采集(SCADA)系統,分布式控制系統(DCS),過程控制系統(PCS)和其他控制系統(如可編程邏輯控制器等)
ICS 與 SCADA 的區別與對比?雖然工業控制系統(ICS)與監控和數據采集系統(SCADA)這兩個術語通常可以替換著使用,但兩者之間的區別非常大。工業控制系統(ICS)是各式各樣控制系統類型的總稱,包括了監控和數據采集(SCADA)系統,分布式控制系統(DCS),過程控制系統(PCS)和其他控制系統(如可編程邏輯控制器等)。
工業控制系統(ICS)與監控和數據采集系統(SCADA)的對比
分布式控制系統(DCS)用于控制工業過程,如發電,油氣煉油,水和廢水處理,以及化學,食品和汽車生產。DCS 集成為一個控制架構,包含監督多個集成子系統的監督級別的控制,它負責控制本地化流程的細節,產品和過程控制通常通過部署反饋或前饋控制環來實現,其中關鍵產品或工藝條件自動保存在所需的設定點附近。
可編程邏輯控制器(PLC)是基于計算機的固態設備,用于控制工業設備和工藝。而 PLC 是整個 SCADA 和 DCS 系統中使用的控制系統組件,它通常是較小的控制系統配置中的主要組件,用于提供監管控制汽車裝配線和發電廠吹灰器控制等離散工藝,PLC 廣泛應用于幾乎所有的工業過程。PLC 具有用戶可編程存儲器用于保存實現特定功能的指令,如 I/O 控制、邏輯、定時、計數、PID 控制、通信、算術、數據和文件處理等,但通訊距離較短。

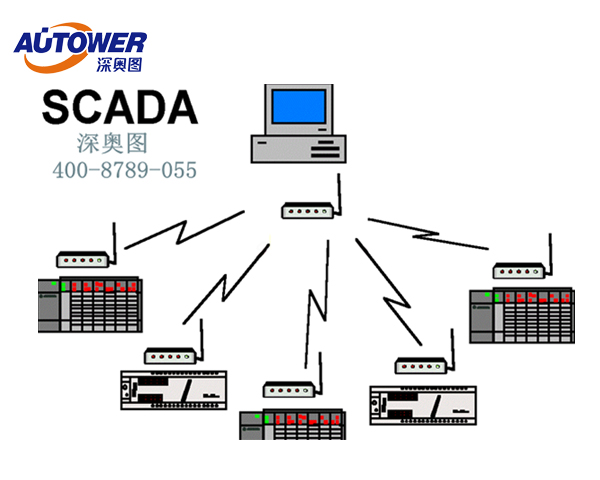

SCADA 系統是高分布式系統,經常用于控制地理上分散的控制系統,這些系統可能分散在數千平方公里,所以集中的數據采集和控制至關重要。一個 SCADA 控制中心長期對現場進行集中監控通信網絡,包括監控報警和處理狀態數據。實際上,SCADA 系統是專門設計用于處理諸如延遲和數據丟失等長途通信挑戰,由使用的各種通信媒體構成。
歷史控制系統( historian)是收集和存儲有關過程的統計,傳感器讀數,輸入或輸出和其他操作的數據。通常,數據存儲在諸如 MSSQL 或 Oracle 之類的數據庫中。
人機界面(HMI)可以讓流程工程師一目了然的監控整個 ICS 系統,它通常具有各種泵,繼電器和數據流的圖形。
遠程測控單元終端單元(RTU)是 SCADA 系統的基本組成單元,負責對現場信號、工業設備的監測和控制。和 PLC 相比,RTU 具有通訊距離較長、通訊接口多樣、存儲容量大、適應更加惡劣的溫濕度環境等特點。由于 RTU 更多吸收了通信技術的發展,其應用更多側重在廣域環境,如石油天然氣長輸管線和油氣田領域。應該說 PLC 是為了傳統工廠基礎自動化的發展需求而涉及到,RTU 在分布式和遠程能力上對 PLC 進行補充,更實用當前 ISC 系統的特點。
